Полное руководство по деформационным швам в бетонных площадках: защита от трещин и обеспечение долговечности

Введение: невидимые защитники бетона

Бетон – материал, ассоциирующийся с прочностью и долговечностью. Однако даже он подвержен силам природы и эксплуатации, способным вызвать его разрушение. Одним из ключевых элементов, предотвращающих неконтролируемое растрескивание и деформацию бетонных плит на площадках, являются деформационные швы. Это не просто "разрезы" в бетоне – это продуманные инженерные конструкции, обеспечивающие целостность и функциональность покрытия на протяжении десятилетий. Данное руководство раскроет все аспекты устройства деформационных швов, от теории до практики монтажа.

1. Зачем нужны деформационные швы? Понимание сил, действующих на бетон

Бетонная плита – не монолитная скала. Она подвержена множеству воздействий:

Усадка при Твердении (Усадочные Напряжения): В процессе гидратации цемента и испарения воды бетон уменьшается в объеме. Если этому сжатию некуда "деваться", возникают внутренние напряжения, ведущие к хаотичным трещинам.
Температурные Деформации: Бетон расширяется при нагреве и сжимается при охлаждении. Суточные и сезонные перепады температур создают значительные растягивающие и сжимающие усилия внутри плиты.
Подвижки Основания (Грунта): Грунт под плитой не статичен. Он может проседать, вспучиваться (особенно при морозном пучении), сдвигаться из-за вибраций или изменения уровня грунтовых вод.
Эксплуатационные Нагрузки: Вес транспорта, техники (особенно вилочных погрузчиков с точечной нагрузкой), ударные воздействия создают изгибающие моменты в плите. Края плит особенно уязвимы.
Влажностные Деформации: Хотя в меньшей степени, чем температура, но изменение влажности бетона также влияет на его объем.

Деформационный шов – это заранее запланированный и правильно оформленный "разрыв" в плите, который позволяет ей свободно перемещаться в заданных пределах (сжиматься, расширяться, изгибаться, сдвигаться относительно соседних элементов или конструкций) без образования разрушающих напряжений и трещин.

2. Основные Типы Деформационных Швов и Их Функции

Не все швы одинаковы. Их тип определяется назначением и местом расположения:

2.1. Усадочные (или Холодные) Швы:
Назначение: Контроль растрескивания от усадки бетона в процессе твердения. Разделяют свежеуложенный бетон на карты ограниченного размера.
Формирование: Создаются в процессе укладки путем установки опалубки (рейки, доски) или нарезкой (прорезью) в еще не полностью затвердевшем, но уже способном держать форму бетоне (обычно через 4-12 часов после укладки, в зависимости от условий).
Особенности: Не предназначены для компенсации значительных температурных движений или подвижек основания. Часто совмещаются с другими типами швов. Глубина обычно равна 1/3-1/4 толщины плиты.
2.2. Температурно-деформационные (Температурные, ТДШ) Швы:
Назначение: Компенсация линейных расширений и сжатий плит из-за колебаний температуры. Предотвращают "выдавливание" или растрескивание плит при температурных деформациях.
Формирование: Нарезаются в полностью затвердевшем бетоне (обычно через 7-28 суток) алмазным инструментом на заданную глубину (чаще всего 1/3 толщины плиты) или формируются при укладке с помощью вставных профилей.
Особенности: Самый распространенный тип швов на открытых площадках. Требуют расчета шага (расстояния между швами). Обязательна герметизация для защиты от воды и мусора.
2.3. Конструкционные (Изоляционные) Швы:
Назначение: Полная изоляция бетонной плиты от жестко связанных с ней конструкций (фундаменты зданий, колонны, технологическое оборудование, существующие старые плиты), которые могут двигаться независимо от плиты площадки. Предотвращают передачу напряжений.
Формирование: Устраиваются по периметру изолируемой конструкции ДО укладки бетона площадки с помощью сжимаемого изоляционного материала (пенополистирол, вспененный полиэтилен, специальные ленты). Ширина шва определяется расчетом ожидаемых перемещений.
Особенности: Шов идет по всему периметру конструкции. Требует тщательной герметизации. Глубина – на всю толщину плиты.
2.4. Осадочные Швы:
Назначение: Компенсация возможной разницы в осадке соседних участков плиты или плиты и примыкающей конструкции (например, при разной этажности зданий, пристройках, на слабых или неоднородных грунтах).
Формирование: По конструкции схожи с конструкционными швами, но разделяют саму плиту на независимые блоки. Представляют собой сквозной разрез плиты с установкой специального профиля, допускающего вертикальные перемещения соседних участков.
Особенности: Требуют сложных профилей, способных воспринимать вертикальные смещения. Ширина больше, чем у температурных швов.

3. Ключевые Параметры и Расчет Деформационных Швов

Проектирование швов – не гадание, а инженерный расчет.

3.1. Шаг Швов (Расстояние Между Швами):
Факторы влияния: Толщина плиты, марка бетона (прочность на растяжение), тип основания (жесткое - бетон, асфальт; нежесткое - песок, щебень), климатические условия (разброс температур), наличие армирования.
Упрощенный расчет (для температурных швов): Часто используется формула, связывающая шаг шва (L) с толщиной плиты (h): L = (25...30) * h (в метрах). Например, для плиты 150 мм (0.15 м) шаг будет 25*0.15 = 3.75 м до 30*0.15=4.5 м.
Точный расчет: Учитывает коэффициент линейного температурного расширения бетона (α ≈ 0.00001 °C⁻¹), максимальный перепад температур (Δt), допустимое растягивающее напряжение в бетоне (Rbt), модуль упругости бетона (Eb), коэффициент трения между плитой и основанием (μ), удельный вес бетона (γ). Расчет сложен и обычно выполняется проектировщиком по специальным методикам (СНиП, СП).
Практическое правило: Для неармированных плит на нежестком основании шаг не должен превышать 4-5 м при толщине 150-200 мм. Армирование плиты сеткой позволяет увеличить шаг до 6-8 м. Для внутренних помещений с малыми перепадами температур шаг может быть больше.
3.2. Ширина Шва:
Определяется расчетной величиной перемещения плит относительно друг друга (в основном для температурных швов) и типом применяемой системы герметизации.
Температурное перемещение: ΔL = L * α * Δt, где L - длина плиты между швами, α - коэф. темп. расширения, Δt - перепад температур.
Ширина шва при нарезке обычно составляет 3-8 мм (до 10-12 мм для очень больших карт или специфических условий). Изначальная ширина – это лишь отправная точка. Важно, чтобы выбранный герметик и профиль могли компенсировать ожидаемое сжатие/расширение шва (коэффициент деформации герметика обычно 25-50%).
3.3. Глубина Шва:
Для нарезаемых усадочных и температурных швов стандартная глубина – 1/3 толщины плиты. Это создает "зону слабины", по которой и произойдет контролируемое растрескивание.
Конструкционные и осадочные швы делаются на всю толщину плиты.

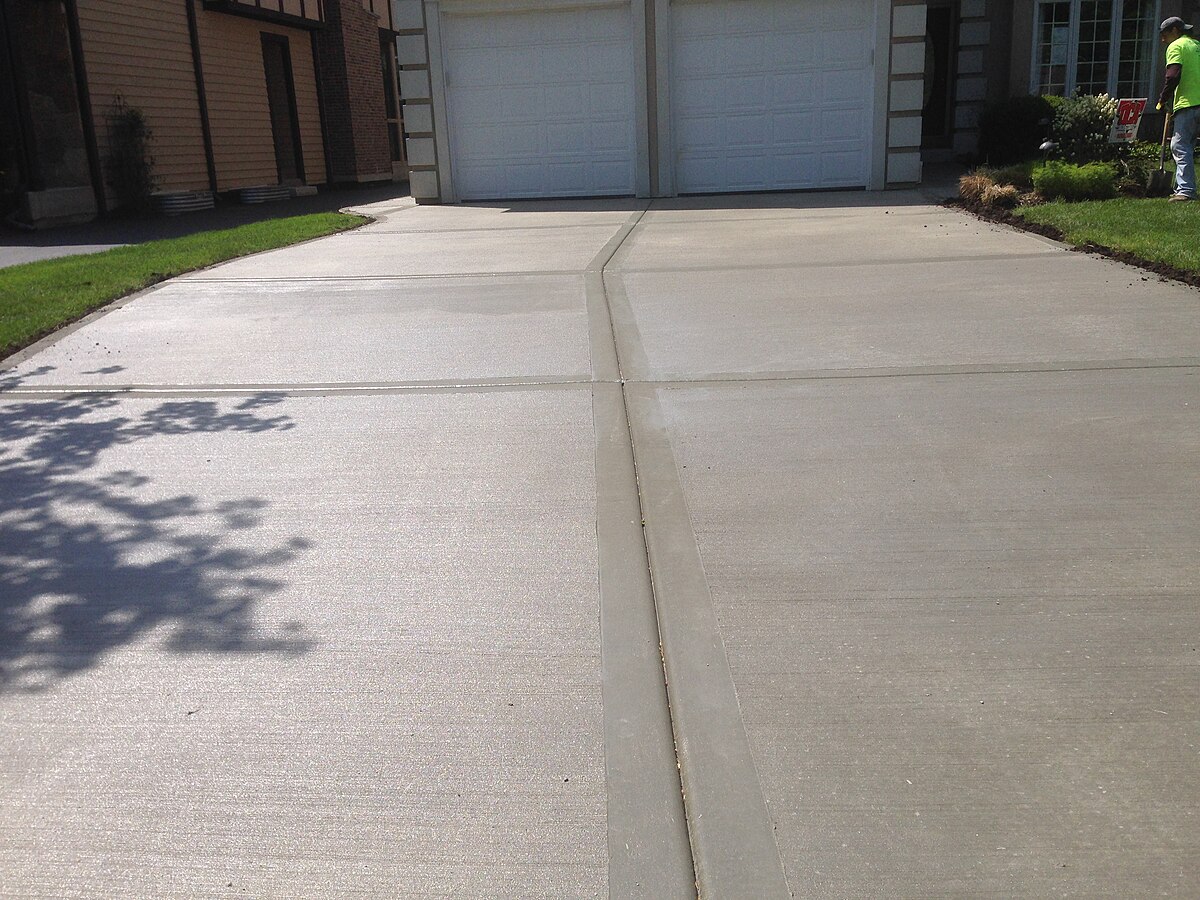

3.4. Конфигурация Раскладки Швов (Картирование):
Швы должны делить площадку на приблизительно равные прямоугольные или квадратные карты. Избегать острых углов (менее 90°), Т-образных пересечений, где концентрация напряжений максимальна. Предпочтительны пересечения под 90°.
Швы должны быть непрерывными, проходя через всю плиту без разрывов.
Обязательны швы по периметру площадки и вокруг всех колонн, оборудования, фундаментов (конструкционные швы).

4. Технологии Устройства Деформационных Швов

4.1. Нарезка Швов (Температурных и Усадочных):
Инструмент: Алмазные диски (фрезы) на специальных швонарезчиках (бензиновых, электрических, с подачей воды для пылеподавления).
Время нарезки:
Усадочные швы: Нарезка в "зеленом" бетоне (обычно 4-12 часов после укладки, когда бетон выдерживает вес оборудования, но режется без выкрашивания кромок).
Температурные швы: Нарезка в затвердевшем бетоне (обычно через 7-28 суток, но до приложения значительных эксплуатационных нагрузок). Поздняя нарезка чревата неконтролируемым трещинообразованием.
Технология: Четкая разметка по шнуру или лазерному нивелиру. Нарезка по линейке-направляющей для идеальной прямолинейности. Контроль глубины и ширины. Удаление шламма (остатков бетона) из шва щетками, сжатым воздухом или промывкой водой под давлением перед герметизацией.
4.2. Устройство Швов с Применением Профильных Систем (Индукторы Шва):
Принцип: В опалубку перед укладкой бетона устанавливаются специальные системы, формирующие шов сразу при бетонировании. Часто включают в себя водонепроницаемые элементы.
Типы профилей:
Профили с замком: Стальные или алюминиевые рейки, закладываемые в бетон. Обеспечивают четкую геометрию шва и защиту кромок.
Индукторы трещинообразования: Пластиковые или деревянные рейки, вставленные в свежий бетон на 1/3 глубины плиты. После затвердевания бетона рейка удаляется (или остается, если из дерева), образуя шов. Требуют последующей герметизации.
Водонепроницаемые системы: Сложные профили с интегрированными гидрошпонками из ПВХ, резины или бентонита, обеспечивающие герметичность шва на всю глубину. Крепятся к арматуре или опалубке.
Преимущества: Формируют идеально ровные кромки, позволяют точно задать ширину шва, некоторые системы сразу обеспечивают гидроизоляцию, ускоряют процесс (не требуют нарезки).
Недостатки: Более высокая стоимость материалов, необходимость точной установки до бетонирования.
4.3. Устройство Конструкционных (Изоляционных) Швов:
По периметру изолируемой конструкции (колонна, стена, оборудование) перед бетонированием плиты крепится сжимаемый изоляционный материал (пенополистирол ПСБ-С толщиной 20-40 мм, вспененный полиэтилен, специальные компрессионные шнуты). Толщина слоя определяет ширину шва (обычно 10-30 мм).
Материал должен выступать на всю высоту плиты. После распалубки излишки материала срезаются заподлицо с поверхностью бетона.
Обязательна последующая герметизация верхней части шва эластичным герметиком.

5. Материалы для Герметизации и Заполнения Швов

Герметизация – критически важный этап! Она защищает шов от:

Проникновения воды (вызывающей эрозию основания, пучение грунта зимой, коррозию арматуры).
Попадания абразивного мусора, песка, камней (которые препятствуют свободному движению плит и могут привести к сколам кромок).
Прорастания растительности.
Воздействия агрессивных сред (масла, топливо, химикаты).

Типы материалов для герметизации:

5.1. Эластичные Герметики (Основной материал для заполнения шва):
Полиуретановые (ПУ): Наиболее популярны для наружных работ. Обладают высокой эластичностью (до 400-600% удлинения), отличной адгезией к бетону, стойкостью к УФ, воде, маслам, истиранию. Бывают одно- (готовые к применению) и двухкомпонентные (требуют смешивания). Долговечны (15-25 лет). Примеры: Sikaflex PRO, TREMflex PU, Эластотерм ПУ.
Тиоколовые (Полисульфидные, Тиориновые): Обладают выдающейся химической стойкостью (особенно к топливам и растворителям), высокой эластичностью. Часто используются на АЗС, промышленных объектах. Бывают в основном двухкомпонентными. Требуют тщательной подготовки поверхности. Примеры: Thiokol ST, Эластотерм Т.
Силиконовые: Отличная эластичность и долговечность, стойкость к УФ и экстремальным температурам. Некоторые обладают антигрибковыми свойствами. Могут иметь пониженную адгезию к влажному бетону и не всегда стойки к истиранию и механическим нагрузкам. Чаще используются в интерьерах или в ненагружаемых швах. Примеры: Silicone S, Dow Corning 791.
Акриловые: Более жесткие, чем полиуретаны и силиконы. Хорошая адгезия и паропроницаемость. Устойчивы к УФ. Дешевле полиуретанов. Подходят для швов с небольшими перемещениями, в интерьерах, на фасадах. Менее долговечны на открытых площадках с нагрузкой. Примеры: Акцент 124, Гермент Акрил.
5.2. Вспомогательные Материалы:
Уплотнительный (Компрессионный) Шнур: Изготавливается из вспененного полиэтилена (ПЭ) или резины. Имеет круглое или прямоугольное сечение. Задачи:
Контроль глубины нанесения герметика (устанавливается на дно шва, оставляя расчетную глубину под герметик – обычно 6-10 мм).
Экономия дорогостоящего герметика.
Создание "часового стекла" – профиля герметика, оптимального для работы на растяжение/сжатие.
Предотвращение прилипания герметика в глубине шва (обеспечивает трехстороннее сцепление).
Гидроизоляционные Ленты (Бентонитовые, ПВХ): Используются в основном в конструкционных швах или в системах с профилем для обеспечения водонепроницаемости на всю глубину шва.
Грунтовки (Праймеры): Специальные составы для улучшения адгезии герметика к бетону, особенно важны для гладких, загрязненных или старых поверхностей. Обязательны при использовании тиоколовых герметиков.

6. Технология Герметизации Швов: Пошаговая Инструкция

Подготовка Шва:

Механическая очистка: Удаление всего рыхлого бетона, старого герметика, грязи, пыли, масел, битумных пятен. Используются металлические щетки, скребки, пескоструйная или гидродинамическая очистка.
Расшивка (при необходимости): Если кромки шва сколоты или шов слишком узкий для нового герметика, производится фрезеровка кромок алмазным диском для создания прочных ровных краев и требуемой ширины.
Обеспыливание: Тщательная продувка шва сжатым воздухом.
Обезжиривание: При наличии масляных пятен – обработка растворителем.
Сушка: Шов должен быть абсолютно сухим (кроме специальных герметиков, допускающих влажную поверхность).

Установка Уплотнительного Шнура:

Подобрать диаметр шнура так, чтобы он вставлялся в шов с усилием (на 20-25% больше ширины шва), обеспечивая плотную посадку без провисания.
Уложить шнур на дно шва на всю длину, избегая разрывов. Глубина укладки должна обеспечить требуемую толщину слоя герметика (указана в инструкции к герметику, обычно 6-10 мм).

Грунтование (Применение Праймера):

Нанести грунтовку на обе боковые стенки шва (кромки бетона) тонким ровным слоем кистью или аппликатором согласно инструкции производителя герметика и праймера.
Выдержать время высыхания праймера (обычно 30 мин – 2 часа).

Приготовление Герметика (для Двухкомпонентных Составов):

Тщательно смешать основу и отвердитель в строгой пропорции, указанной производителем. Использовать низкооборотную дрель с насадкой-миксером до получения абсолютно однородной массы по цвету и консистенции.
Учитывать "жизнеспособность" смеси (время, за которое ее нужно выработать).

Нанесение Герметика:

Использовать профессиональный пистолет для герметика (ручной или пневматический).
Наносить герметик непрерывной лентой, плотно заполняя шов снизу вверх, без пустот и пузырей воздуха. Носик пистолета должен двигаться с постоянной скоростью, погруженным в герметик.
Профиль шва: Сформировать слегка вогнутый профиль ("часовое стекло") – это оптимально для работы на растяжение/сжатие и отводит воду от шва. Добиться этого можно специальным инструментом (шпателем-лопаткой) или смоченным в мыльном растворе пальцем в резиновой перчатке.
Удалить излишки герметика сразу до его схватывания.

Выдержка и Уход:

Защитить свежий герметик от дождя, пыли, механических повреждений в течение времени, необходимого для образования поверхностной пленки (указано в инструкции, обычно 4-24 часа).
Полное отверждение (набор эксплуатационных свойств) происходит в течение нескольких дней (до недели) в зависимости от температуры, влажности и типа герметика. Нагружать шов можно только после полного отверждения.

7. Типичные Ошибки при Устройстве Деформационных Швов и Их Последствия

Отсутствие швов или слишком большой шаг: Неконтролируемое хаотичное трещинообразование, сколы кромок плит, "выдавливание" плит в жаркую погоду.
Неверный расчет ширины/глубины шва: Недостаточная компенсация деформаций (при узком шве) или ослабление плиты (при слишком глубоком шве).
Плохая подготовка основания под плитой: Неравномерная осадка, приводящая к разломам плиты даже при наличии швов.
Несвоевременная нарезка (температурных швов): Бетон уже треснул сам до нарезки.
Некачественная герметизация или ее отсутствие:
Попадание воды → разрушение основания, пучение грунта, коррозия арматуры.
Попадание мусора → блокировка движения плит, сколы кромок.
Разрушение герметика → необходимость дорогостоящего ремонта.
Неправильный выбор герметика: Использование жестких герметиков (акрил, битум) для швов с большими перемещениями → разрыв герметика, потеря защиты. Использование неподходящего герметика для агрессивных сред.
Нарушение технологии нанесения герметика: Плохая очистка, отсутствие грунтовки, неправильная установка шнура, слишком тонкий или толстый слой герметика → отслоение, разрыв, недолговечность.
Неправильная конфигурация раскладки швов: Слишком длинные карты, острые углы, незавершенные швы → концентрация напряжений и трещины.

8. Обслуживание и Ремонт Деформационных Швов

Регулярный осмотр: Проверять целостность герметика, отсутствие протечек, скопление мусора, состояние кромок бетона.
Очистка: Удалять мусор, песок, растительность из швов.
Своевременный ремонт герметизации: При появлении признаков старения (трещины в герметике, отслоение от кромок), локальных повреждений – необходимо удалить старый герметик на участке и нанести новый.
Ремонт кромок бетона: При значительных сколах – фрезеровка поврежденного участка, очистка, грунтование и заполнение ремонтным безусадочным составом на основе эпоксидных или цементных смол.
Замена системы герметизации: При полном износе или неэффективности старой системы – полное удаление старого герметика и уплотнительного шнура, подготовка шва и нанесение новой системы.

Заключение: Инвестиция в Долговечность

Устройство правильно рассчитанных, качественно выполненных и надежно герметизированных деформационных швов – это не дополнительная опция, а неотъемлемая часть строительства любой ответственной бетонной площадки. Это инвестиция, которая многократно окупится за счет:

Значительного увеличения срока службы бетонного покрытия (на 20-30 лет и более).
Снижения затрат на дорогостоящие ремонты трещин и разрушенных участков плиты.
Поддержания высокого эстетического вида площадки.
Обеспечения безопасной эксплуатации без риска споткнуться о разрушенный край плиты.
Защиты основания от водной эрозии и пучения.

Пренебрежение деформационными швами или их неправильное устройство – верный путь к преждевременному выходу площадки из строя и значительным финансовым потерям. Следуя принципам, изложенным в этом руководстве, вы сможете создать прочное, долговечное и надежное бетонное покрытие, устойчивое к любым деформациям.
