Исчерпывающее руководство по уходу за бетоном: Наука, практика и критические нюансы для достижения максимальной прочности и долговечности

Введение: Почему "залил и забыл" — путь к катастрофе

Бетон — искусственный камень, формирующий скелет современной цивилизации. Его повсеместность порождает опасную иллюзию простоты. На самом деле, превращение жидкой бетонной смеси в высокопрочный, долговечный материал — это сложный физико-химический процесс, критически зависящий от условий, созданных в первые дни после укладки. Уход за бетоном — это не второстепенная операция, а ключевая технологическая стадия, равнозначная по важности подбору состава смеси и качеству укладки. Пренебрежение им — это гарантированное снижение эксплуатационных характеристик конструкции, преждевременное разрушение и колоссальные экономические потери на ремонт или замену.

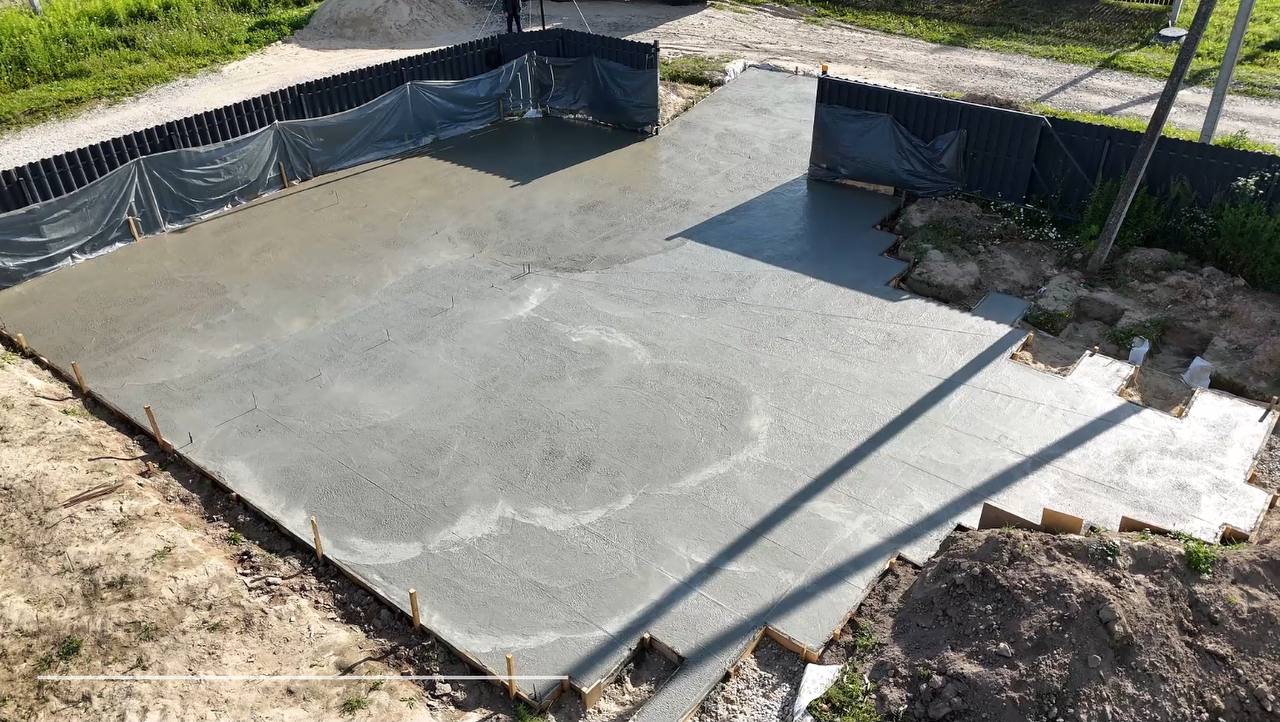

Что такое уход за бетоном? Глубокое погружение в суть процесса

Уход за бетоном (англ. curing) — это комплекс научно обоснованных и технологически регламентированных мероприятий, направленных на создание и поддержание оптимальных параметров среды (прежде всего, влажности и температуры) вокруг свежеуложенного бетона на период, необходимый для протекания основных реакций гидратации цемента с требуемой скоростью и полнотой.

Сердце процесса: Гидратация цемента

Химическая основа: Цемент — это не инертное вещество. При смешивании с водой его основные минеральные компоненты (C3S, C2S, C3A, C4AF) вступают в сложные реакции гидратации. Главная из них — гидратация силикатов кальция (C3S и C2S), приводящая к образованию гидросиликата кальция (C-S-H геля) — основного носителя прочности и плотности бетона, и гидроксида кальция (Ca(OH)2).
Формирование структуры: C-S-H гель — это микроскопические игольчатые кристаллы, которые переплетаются, заполняя пространство между частицами заполнителей и цемента, связывая их в монолит. Параллельно образуются другие гидраты (гидроалюминаты, гидроферриты), формирующие кристаллический каркас.
Роль воды:

Химически связанная: Непосредственно участвует в реакциях гидратации (около 20-25% от массы цемента). Эта вода становится неотъемлемой частью кристаллической решетки гидратов.
Физически связанная (адсорбционная): Удерживается силами поверхностного натяжения в микропорах геля C-S-H. Критически важна для продолжения гидратации глубоких слоев цементных зерен.
Свободная: Заполняет капилляры и макропоры. Постепенно испаряется, но ее наличие поддерживает высокую влажность в толще бетона, позволяя гидратации идти.

Температурный фактор: Скорость гидратации экспоненциально возрастает с повышением температуры (в пределах +5°C до +30°C). Однако слишком высокая температура (>30-35°C) ускоряет начальный набор прочности, но может привести к образованию неравномерной пористой структуры, "выгоранию" воды и снижению конечной прочности. Низкие температуры (<+5°C) резко замедляют, а при отрицательных — практически останавливают гидратацию.

Почему уход — это не рекомендация, а обязательство? Детальный разбор последствий его отсутствия

Катастрофическое снижение проектной прочности:

Механизм: Без постоянного притока влаги (или ее удержания) гидратация останавливается на поверхности цементных зерен. Внутренние слои остаются негидратированными. C-S-H гель не формируется в полном объеме.
Масштаб: Потери прочности на сжатие в критический период (первые 3-7 дней) могут достигать 30-50% и более от потенциально возможной при правильном уходе. Бетон никогда не достигнет своей расчетной марки или класса. Это прямой риск обрушения или деформации конструкции под нагрузкой.

Усадочные трещины: Необратимый дефект:

Пластическая усадка (первые часы):
Причина: Интенсивное испарение воды с открытой поверхности (особенно при ветре >5 м/с, низкой влажности воздуха <60%, температуре >+25°C и солнечном излучении) опережает подток воды из глубины. Поверхностный слой сжимается, пока нижележащий бетон еще пластичен.
Проявление: Мелкие (волосяные), неглубокие, но многочисленные трещины, часто в виде сетки. Резко снижают поверхностную прочность, износостойкость, способствуют карбонизации и коррозии.
Усадочные трещины при высыхании (после схватывания):
Причина: По мере гидратации и испарения свободной воды бетон уменьшается в объеме (химическая и влажностная усадка). Если эта усадка стеснена (арматурой, жестким основанием, соседними конструкциями, неравномерным высыханием), возникают растягивающие напряжения, превышающие предел прочности бетона на растяжение.
Проявление: Более глубокие и широкие трещины, часто располагающиеся над арматурой или в углах. Нарушают монолитность, снижают жесткость, открывают путь агрессивным средам.
Термические трещины (в массивных конструкциях):
Причина: При гидратации цемент выделяет значительное тепло (до 70-80°C в ядре массивного элемента). Поверхность остывает быстрее. Разница температур вызывает напряжения: поверхность стремится сжаться, а горячее ядро этому препятствует. При превышении прочности на растяжение образуются трещины.
Проявление: Глубокие, сквозные трещины, направленные перпендикулярно поверхности. Особенно опасны в фундаментах, стенах, плитах большой толщины.

Деградация поверхности:

Пыление и шелушение: Неполная гидратация поверхностного слоя оставляет его слабым, пористым, с большим количеством непрореагировавшего цемента. Этот слой легко истирается, образуя цементную пыль, или отслаивается под воздействием мороза/влаги.
Низкая износостойкость и ударная вязкость: Поверхность быстро истирается в местах интенсивного движения (полы, дороги), легко скалывается от ударов.
Неравномерная окраска (высолы, пятна): Разная скорость высыхания на соседних участках приводит к неодинаковой степени гидратации и миграции солей (гидроксида кальция) к поверхности, образуя неэстетичные пятна и белесые разводы (высолы).

Снижение долговечности: Ворота для разрушения:

Повышенная проницаемость: Недостаточная гидратация оставляет систему капилляров и пор открытой и связанной. Вода, соли, агрессивные газы (CO2, SO2) легко проникают вглубь бетона.
Ускоренная карбонизация: CO2 из воздуха реагирует с Ca(OH)2, образуя CaCO3. Это снижает щелочность бетона (pH падает с ~13 до 9), разрушая защитный слой на арматуре.
Коррозия арматуры: При падении pH ниже 11-12 и наличии влаги/кислорода арматура начинает ржаветь. Ржавчина занимает больший объем, чем сталь, вызывая раскалывающие напряжения в бетоне ("отстрелы").
Снижение морозостойкости (F): Вода, проникшая в поры, при замерзании расширяется на 9%. Если поры насыщены более чем на 91% (критическая насыщенность), возникают растягивающие напряжения, вызывающие микротрещины и шелушение поверхности ("отлупы"). Недостаток гидратации увеличивает капиллярную пористость и водопоглощение, резко снижая морозостойкость.
Сульфатная агрессия: Сульфаты (в грунте, воде) реагируют с гидратами алюминия кальция и Ca(OH)2, образуя расширяющиеся соединения (эттрингит, гипс), разрушающие бетон изнутри. Неплотный бетон более уязвим.

Исчерпывающий арсенал методов ухода: От классики до инноваций

Основной принцип: Минимизировать потерю влаги из бетона и контролировать температурный режим в течение критического периода набора прочности.

I. Методы, направленные на удержание влаги:

Полив (орошение) водой:

Технология: Поверхность бетона периодически увлажняют чистой водой (без вредных примесей), используя распылители (не струя, чтобы не размыть!), капельные ленты, разбрызгиватели или вручную (лейки, шланги с насадкой-душем).
Ключевое правило: Поверхность должна оставаться постоянно влажной, без чередования циклов "мокро-сухо". Пересыхание даже на короткое время недопустимо. Образование луж также вредно (размягчение поверхности, температурные шоки).
Когда начинать? Сразу после того, как бетон приобретет достаточную устойчивость, чтобы вода не повредила поверхность (обычно после исчезновения блеска воды, через 1-6 часов после укладки, в зависимости от погоды и смеси).
Плюсы: Простота, доступность, высокая эффективность при правильном исполнении.
Минусы: Трудоемкость, большой расход воды, зависимость от человеческого фактора (риск пропусков полива), сложность применения на вертикальных и сложных поверхностях, риск переохлаждения в холодную погоду.
Оптимально для: Горизонтальных поверхностей (полы, плиты, дорожки) в умеренном и жарком климате.

Укрытие влагоемкими материалами:

Материалы: Мешковина (джутовая, льняная), брезент, рогожа, технические текстильные маты. Иногда используют песок, опилки, солому (менее эффективно и гигиенично).
Технология: Материалы расстилают на поверхности бетона сразу после его первоначального схватывания внахлест (10-15 см). Критически важно постоянно поддерживать укрытие в насыщенном водой состоянии! Сухое покрытие бесполезно или даже вредно (оттягивает влагу из бетона).
Плюсы: Хорошая защита от солнца и ветра, постепенное отдавание влаги, простота.
Минусы: Требует постоянного контроля влажности укрытия, тяжелые мокрые материалы сложно укладывать/снимать, могут оставлять следы на поверхности, негигиеничны (опилки, солома).
Оптимально для: Любых поверхностей, особенно при ветреной погоде. Традиционный, надежный метод.

Укрытие водонепроницаемыми пленками:

Материалы: Полиэтиленовая пленка (толщиной не менее 150-200 мкм), армированная пленка, специальные ламинированные покрытия для бетона.
Технология: Пленку укладывают герметично на поверхность бетона сразу после исчезновения блеска воды (чтобы не прилипла и не повредила поверхность). Края и стыки тщательно герметизируют (приклеивают скотчем, прижимают рейками, присыпают песком или грунтом). Важно обеспечить плотное прилегание к бетону для конденсации влаги.
Принцип действия: Влага, испаряющаяся из бетона, конденсируется на внутренней стороне пленки и стекает обратно. Создается замкнутый влагонасыщенный контур.
Плюсы: Высокая эффективность удержания влаги, отличная защита от ветра и солнца, относительно невысокая стоимость, простота укладки на больших площадях, многоразовость (при аккуратном использовании).
Минусы: Риск образования пятен конденсата на поверхности (особенно при перепадах температур), необходимость надежной герметизации, риск повреждения пленки, не подходит для вертикальных поверхностей без специального крепления.
Оптимально для: Горизонтальных поверхностей (плиты перекрытий, фундаментные плиты, полы, дорожные покрытия).

Нанесение пленкообразующих составов (Curing Compounds):

Составы: Жидкие составы на основе синтетических смол (акриловые, алкидные), хлоркаучука, восков, полимерных дисперсий. Бывают бесцветные и пигментированные (легче контролировать нанесение). Бывают составы, формирующие временную пленку (со временем истирается или смывается) и постоянную (могут мешать последующей отделке).
Технология: Состав равномерно распыляют на поверхность бетона тонким слоем (согласно норме расхода производителя, обычно 0.15-0.30 л/м²) сразу после исчезновения блеска воды (как и для пленки). Нанесение должно быть сплошным, без пропусков. Обычно требуется 1 слой.
Принцип действия: Состав образует на поверхности тонкую, но прочную непроницаемую для водяного пара мембрану, препятствующую испарению воды.
Плюсы: Высочайшая эффективность, технологичность (быстрое нанесение на любые поверхности, включая вертикальные и труднодоступные), экономия труда и воды, идеально для больших площадей. Некоторые составы улучшают износостойкость поверхности.
Минусы: Стоимость составов, необходимость специального оборудования (распылитель), риск неравномерного нанесения или пропусков (что сводит эффект на нет), несовместимость с последующими покрытиями (для постоянных составов), визуальный эффект (может придавать глянец или цвет).
Оптимально для: Любых поверхностей, особенно больших площадей, вертикальных конструкций (колонны, стены), сложных форм, дорожных покрытий, мостовых конструкций. Наиболее технологичный и эффективный метод в современном строительстве.

Влажное хранение / Паровая баня:

Технология: Погружение изделий в воду или насыщение пара в камерах с высокой влажностью (>95%) и контролируемой температурой. Используются специальные ванны или пропарочные камеры.
Плюсы: Максимально эффективный уход, гарантирующий идеальные условия гидратации. Позволяет ускорять набор прочности.
Минусы: Применим только для сборных железобетонных изделий (ЖБИ) на заводах. Сложность и дороговизна организации для монолитного строительства.
Оптимально для: Заводского производства ЖБИ (плиты, балки, блоки, кольца).

II. Методы, направленные на контроль температуры:

Термоизоляция (укрытие теплоизоляционными материалами):

Материалы: Пенополистирол (пенопласт), минераловатные плиты или маты, специальные термоизоляционные одеяла для бетона, опилки.
Применение:
В холодную погоду: Замедляет остывание бетона, сохраняя тепло, выделяемое при гидратации ("метод термоса"). Предотвращает замерзание.
В жаркую погоду: Защищает от прямых солнечных лучей, снижая пиковые температуры поверхности и минимизируя градиенты температуры между ядром и поверхностью. Замедляет испарение.
Для массивных конструкций: Снижает скорость остывания ядра, предотвращая термические трещины.
Комбинация: Часто комбинируется с влажным уходом или пленкой ("влажный термос").
Расчет: Толщина утеплителя рассчитывается исходя из модуля поверхности конструкции, марки бетона и ожидаемых температур.

Электропрогрев бетона:

Методы: Прогрев электродами (стержневые, струнные, пластинчатые), греющими проводами (ПНСВ), инфракрасными излучателями, индукционный нагрев, термоактивные опалубки.
Применение: Основной метод зимнего бетонирования при температурах ниже +5°C и риске замерзания. Обеспечивает поддержание необходимой для гидратации температуры (+10°C и выше) до набора критической прочности (обычно 30-50% от проектной, когда бетон уже устойчив к замерзанию).
Контроль: Обязателен постоянный контроль температуры бетона в разных точках конструкции (термопары, термометры) и регулировка мощности прогрева.
Плюсы: Позволяет вести работы круглый год.
Минусы: Высокая энергоемкость, сложность и стоимость организации, риск локальных перегревов ("прогара"), необходимость квалифицированного персонала.

Прогрев теплым воздухом (тепляки):

Технология: Сооружение временного укрытия (шатра) вокруг конструкции с подачей внутрь теплого воздуха (тепловые пушки, калориферы).
Применение: Для локальных конструкций в холодную погоду.
Плюсы: Относительная простота.
Минусы: Высокий расход энергии, сложность поддержания равномерной температуры и влажности внутри тепляка, риск пересушивания бетона.

Критически важные факторы, определяющие режим ухода:

Тип конструкции и ее массивность (Модуль поверхности - Мп):

Мп = Площадь охлаждения / Объем бетона [м⁻¹].
Массивные элементы (Мп < 3): Фундаментные блоки, массивные фундаменты, толстые стены. Главный риск — внутренний перегрев и термические трещины. Требуется термоизоляция для замедления остывания ядра. Уход дольше.
Умеренно массивные (Мп = 3-6): Колонны, балки, стены средней толщины. Риск термических трещин и быстрой потери влаги с поверхности. Необходим комплексный уход (влажный + термоизоляция).
Тонкостенные (Мп > 6): Плиты, тонкие перегородки, дорожные покрытия. Главный риск — быстрое испарение влаги и пластическая усадка. Приоритет — максимально эффективное удержание влаги (пленкообразователи, постоянное увлажнение + укрытие).

Состав бетона и тип цемента:

Марка/Класс бетона: Высокопрочные бетоны (В30/С25 и выше) часто содержат больше цемента, выделяют больше тепла гидратации (риск термических трещин) и требуют более тщательного влажностного ухода для достижения проектной прочности.
Тип цемента:
Портландцемент ЦЕМ I: Стандартный, требует стандартного ухода.
*Быстротвердеющие цементы (БТЦ, ЦЕМ I 42,5N-Р, ЦЕМ I 52,5N):* Набирают прочность быстрее, сроки ухода могут быть сокращены, но интенсивность в первые 1-3 дня должна быть выше из-за ускоренной гидратации и тепловыделения.
Шлакопортландцемент (ЦЕМ II/III), Пуццолановый цемент: Твердеют медленнее, особенно при низких температурах. Требуют более длительного ухода (до 14-21 дня).
Добавки:
Пластификаторы/суперпластификаторы: Позволяют снизить В/Ц, что повышает плотность, но делает бетон более чувствительным к потере влаги – уход обязателен!
Ускорители твердения: Требуют интенсивного ухода в первые дни.
Воздухововлекающие добавки: Повышают морозостойкость, но могут слегка снижать прочность. Уход стандартный.
Противоморозные добавки: Позволяют работать при отрицательных температурах, но НЕ отменяют необходимости ухода! Они лишь предотвращают замерзание воды, гидратация идет медленно и требует поддержания положительной температуры (прогрев) и влажности.

Погодные условия (ключевой внешний фактор):

Жаркая погода (t > +25°C, низкая влажность <50%, ветер, солнце):
Риски: Ускоренное испарение (пластическая усадка!), быстрое высыхание поверхности, перегрев бетона (особенно массивного), повышенное тепловыделение, термические трещины.
Меры: Максимальный приоритет удержанию влаги! Начинать уход немедленно после укладки. Использовать пленкообразователи или постоянное увлажнение + укрытие влажными матами/пленкой. Защита от солнца и ветра (экраны, ветрозащитные ограждения). Укладка бетона в более прохладное время суток. Возможно охлаждение компонентов смеси (лед, жидкий азот). Контроль температуры бетона.
Холодная погода (t < +5°C, риск заморозков):
Риски: Замедление/остановка гидратации, замерзание свободной воды (разрушительное расширение льда!), недостаточный набор прочности.
Меры: Обязательный прогрев (электропрогрев, тепляки) до набора критической прочности. Интенсивная термоизоляция ("метод термоса"). Использование противоморозных добавок (как дополнение к прогреву, а не замена!). Защита от осадков и ветра. Использование быстротвердеющих цементов. Предварительный прогрев опалубки и арматуры. Влажностный уход внутри тепляка или под термоизоляцией обязателен!
Умеренная погода (t +5°C до +25°C, нормальная влажность): Стандартные методы ухода (полив, укрытие, пленки, пленкообразователи) наиболее эффективны. Нельзя расслабляться – ветер и солнце все равно опасны.

Сроки ухода: Недостаточно "полить пару дней"

Критический период: Первые 3-7 дней – период наиболее интенсивной гидратации и набора прочности (до 60-70% от 28-суточной). Уход в этот период наиболее важен.
Минимальные сроки:
При среднесуточной температуре +10°C и выше: Не менее 7 дней.
При среднесуточной температуре +5°C: Не менее 10-14 дней.
Для бетонов на медленнотвердеющих цементах (шлакопортландцемент) или при низких температурах: Не менее 14-21 дня.
Критерий прекращения ухода: Бетон должен набрать не менее 70% проектной прочности (определяется испытанием контрольных образцов, хранящихся в тех же условиях, что и конструкция, или неразрушающими методами). Для ответственных конструкций (мосты, несущие колонны высоток) сроки ухода могут быть продлены до 28 дней.
Постепенное прекращение: Особенно при уходе поливом или влажными матами, прекращать уход нужно постепенно, снижая частоту увлажнения, чтобы избежать резкого высыхания и связанных с ним напряжений.

Контроль качества ухода: Гарантия результата

Визуальный контроль: Постоянное наблюдение за состоянием поверхности бетона (отсутствие пересыхания, трещин), состоянием укрывных материалов (влажность), целостностью пленки или покрытия.
Измерение температуры бетона:

Термометры погружные: В контрольных точках конструкции (в опалубке, в технологических отверстиях).
Термопары: Закладываются при бетонировании, подключены к регистратору данных. Наиболее точный и информативный метод, особенно при прогреве.
Пирометры (бесконтактные): Для измерения температуры поверхности. Менее точны для глубинных температур.
Цель: Контроль градиентов температуры (особенно в массивных конструкциях – разница между ядром и поверхностью не должна превышать 20-25°C), соблюдение режима прогрева/остывания.

Контроль прочности:

Контрольные образцы: Изготавливаются из каждой партии бетона. Часть хранится в лаборатории в нормальных условиях (t 20±2°C, влажность >95%), часть – в условиях, максимально приближенных к условиям конструкции (на стройплощадке под тем же уходом). Испытываются на сжатие в возрасте 7, 14, 28 дней для оценки фактического набора прочности в реальных условиях.
Неразрушающие методы: Молоток Шмидта (склерометр), ультразвуковой метод, отрыв со скалыванием. Позволяют оценить прочность непосредственно на конструкции, но требуют калибровки и имеют погрешность. Используются для принятия решения о прекращении ухода или распалубки.

Ведение журнала бетонных работ: Фиксация времени укладки, температуры воздуха и бетона, применяемых методов ухода, времени начала ухода, результатов контроля.

Экономика ухода: Инвестиция, которая окупается многократно

Затраты на правильный уход (материалы, оборудование, труд) составляют лишь малую долю от общей стоимости бетонных работ (1-3%). Последствия его отсутствия обходятся на порядки дороже:

Снижение срока службы конструкции: Преждевременный ремонт или полная замена.
Аварийные ситуации: Риск обрушения, деформаций.
Дорогостоящий ремонт трещин, защита арматуры: Инъектирование, торкретирование, гидрофобизация.
Потеря эстетики: Трещины, пятна, пыление – снижение стоимости объекта.
Репутационные риски: Для подрядчика и производителя бетона.

Заключение: Философия ответственного строительства

Уход за бетоном — это не формальность, а проявление глубокого понимания природы материала и ответственности за качество и долговечность создаваемой конструкции. Это признание того, что бетон — это "живой" материал в первые дни своей жизни, требующий заботы и оптимальных условий для раскрытия своего потенциала.

Стройте на века: Инвестируйте в правильный уход за бетоном с первого дня! Это гарантия прочности, надежности и экономической эффективности вашего проекта на протяжении всего его жизненного цикла.
